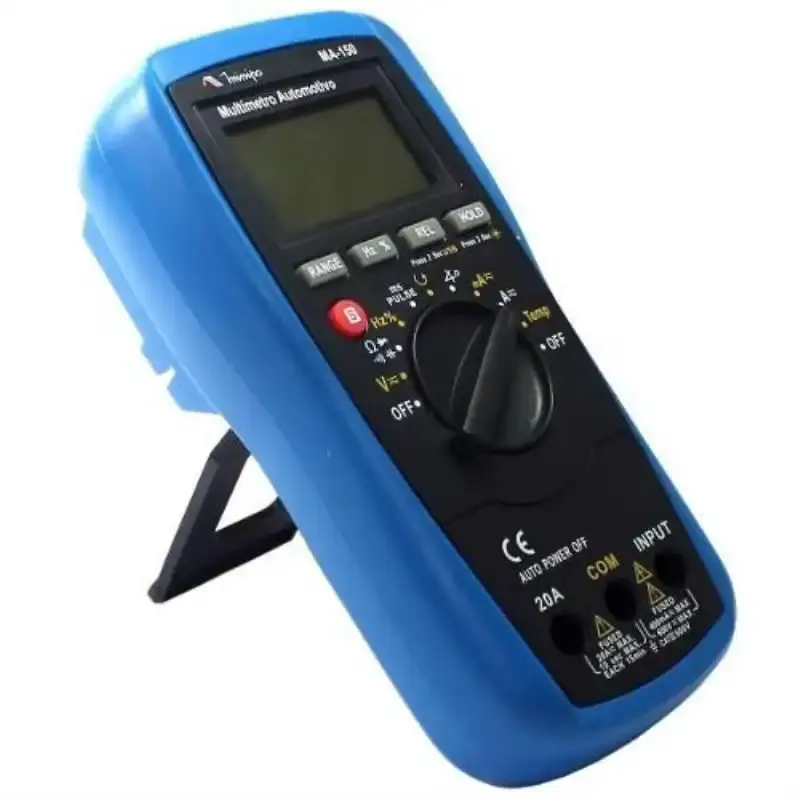

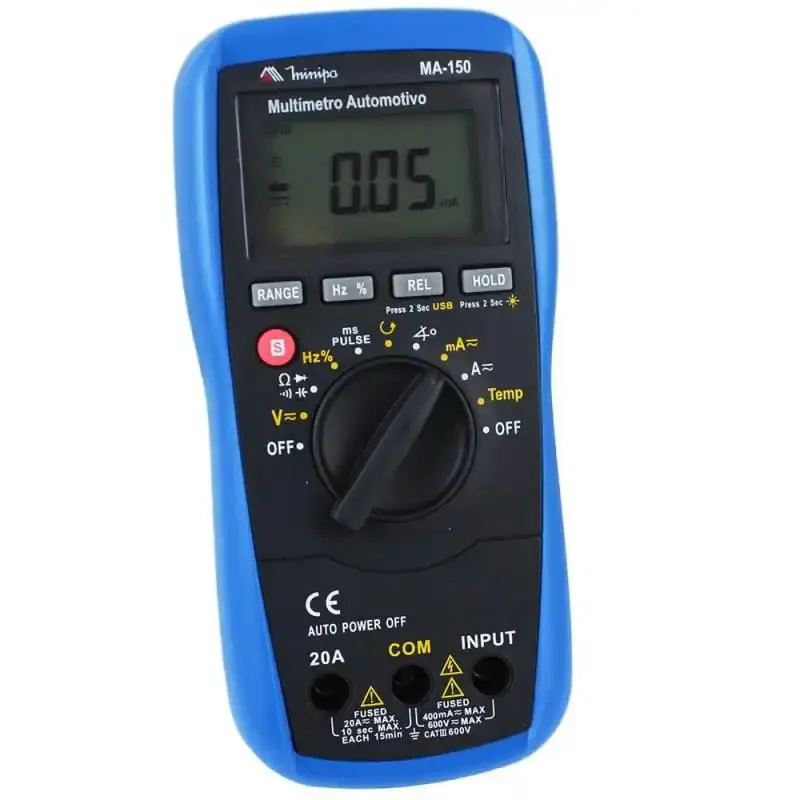

Multímetro automático MA-150 Minipa

Sobre o produto

Multímetro Automático MA150 MINIPA

Características

Display: 3 5/6 dígitos e 5999 contagens.

Polaridade: Automática, (-) indicação de polaridade

negativa.

Indicação de Sobre-faixa: O símbolo “OL” é exibido no

Display.

Indicação de Bateria Fraca: O símbolo é mostrado no

display quando a tensão da bateria estiver abaixo do

nível de operação

Taxa de Amostragem: 2 à 3 vezes por segundo.

Auto-desligamento: Ativo após 15 minutos sem atividade

ou desabilitado.

Modo Relativo

Data Hold

Interface USB.

Seleção de cilindros: 4, 6 e 8

Altitude de operação: 0 ~ 2000m

Ambiente de Operação: 0°C a 50°C (32°F a 122°F),

R.H. <70%

Ambiente de Armazenamento: -10°C à 50°C (-14°F à

122°F), R.H.<85%

Coeficiente de Temperatura: 0.2 x (precisão especificada)/

°C, (<18°C ou >28°C)

Segurança: De acordo com EN-61010 (IEC-61010)

Categoria de Instalação III - 1000V

aquisição.

APLICAÇÕES

Multímetro com funções específicas para área automotiva como RPM, Dwell, Duty Cycle, Largura de Pulso

torna-se um instrumento indispensável na área automotiva. Além de medições como tensão, corrente,

frequência, diodo, resistência, capacitância, continuidade e temperatura.

Interface

USB

SEGURANÇA

Este instrumento está de acordo com a norma IEC61010-1, Categoria III 1000V de Sobretensão.

Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual.

GERAL

A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 23°C±5°C e umidade

relativa até 70%. Especificação válida para 10% a 100% da faixa de medida. Ciclo de calibração recomendado

de 1 ano.

TENSÃO DC

Faixas: 6, 60, 600 e 1000V.

Resolução: 0,001V, 0,01V, 0,1V e 1V.

Precisão: 6 ~ 600V ±(0,8%+5).

1000V ±(1,0%+5).

Impedância de entrada: 10MW.

TENSÃO AC

Faixas: 6, 60, 600 e 1000V.

Resolução: 0,001V, 0,01V, 0,1V e 1V.

Precisão: 6 ~ 600V ±(1,0%+5).

1000V ±(1,2%+5).

Impedância de entrada: 10MW.

CORRENTE DC

Faixas: 60m, 600m, 6 e 20A.

Resolução: 0,01m, 0,1m, 1m e 10mA.

Precisão: 60 ~ 600V ±(1,0%+7).

6 ~ 20A ±(1,5%+7).

Proteção de sobrecarga: 630mA/1000V.

20A/1000V.

CORRENTE AC

Faixas: 60mA, 600mA, 6A e 20A.

Resolução: 0,01m, 0,1m, 1m e 10mA.

Precisão: 60 ~ 600V ±(1,8%+10).

6 ~ 20A ±(2,5%+10).

Frequência de resposta: 40 ~ 400Hz.

Proteção de sobrecarga: 630mA/1000V.

20A/1000V.

RESISTÊNCIA

Faixas: 600, 6k, 60k 600k, 6M, 60MW.

Resolução: 0,1, 0,001k, 0,01k, 0,1k, 0,001k e 0,01MW.

Precisão: 600 ~ 600kW ±(1,0%+5).

6M ±(1,5%+5).

60M ±(3,0%+10).

DIODO

Teste de corrente: Cerca de 0,8mA.

Continuidade

Resistência de limiar: < 20W sempre acionará.

entre 20 ~ 150W facultativo

Capacitância

Faixas: 40n, 400n, 4m, 40m, 400m e 4mF.

Resolução: 0,01n, 0,1n, 0,001m, 0,01m, 0,1m e

1mF.

Precisão: 40nF ±(3,5%+20).

400nF ±(2,5%+5).

4mF ±(3,5%+5).

40mF ±(4%+5).

400mF ±(5%+5).

40mF Não especificado (conferência).

FREQUÊNCIA

Faixas: 9,999, 99,99, 999,9, 9,999k, 99,99k,

999,9k e 9,999MHz.

Resolução: 0,001, 0,01, 0,1, 1, 10, 100, e 1kHz.

Precisão: 9,999 ~ 999,9kHz ±(1%+5).

9,999MHz Não especificado (conferência).

TEMPERATURA

Faixas: -20 ~ 1000°C / -4 ~ 1832°F .

Resolução: -20 ~ 400 (0,1°C).

400 ~ 1000 (1°C).

4 ~ 752 (0,1°F).

752 ~ 1832 (0,1°F).

Precisão: -20 ~ 0°C ±(6%+5)

0 ~ 400°C ±(1,5%+5)

400 ~ 1000°C ±(1,8%+5)

4 ~ 32°C ±(6%+9)

32 ~ 752°C ±(1,5%+7,2)

752 ~ 1832°C ±(1,8%+9).

DUTY CYCLE

Faixa: 0,5 ~ 99,9%

Resolução: 0,1%.

Precisão: ±(2%+7).

Tensão de entrada: 2 ~ 50Vp.

Faixa de Frequência: 4Hz ~ 1kHz.

Largura de pulso (PWM)

Faixa: 0,5 ~ 20ms.

Resolução: 0,1ms.

Precisão: ±(2%+3).

Tensão de entrada: 2 ~ 50Vp.

ÂNGULO DWELL

Faixa: 0 ~ 90°.

Resolução: 0,1°

Precisão: ±(2,5%+5).

Tensão de entrada: 2 ~ 50Vp.

RPM máximo: 20000RPM.

Velocidade de rotação

Faixa: 2 cliclos 60 ~ 20000RPM

4 ciclos 120 ~ 20000RPM.

Resolução: < 10000 = 1RPM

> 10000 = 0,1kRPM.

Precisão: ±(2,0%+3).

Tensão de entrada: 2 ~ 50Vp.

RPM máximo: 20000RPM.

ACESSÓRIOS

1. Manual de instruções

2. Pontas de prova

3. Garra indutiva

4. Adaptador USB óptico

5. Termopar tipo K

6. Cabo USB

7. CD com software

8. Holster

Acessórios opcionais/reposição

Entre em contato conosco para obter peças de substituição e acessórios opcionais para seu instrumento de medição.

Utilize sempre acessórios originais Minipa.

1. Ponta de prova MTL-07

2. Ponta de prova MTL-24

3. Cabo de conexão Banana/Banana MTL-22,

MTL-37

4. Cabo de conexão Banana/Jacaré MTL-23

5. Kit de pontas de prova MTL-100

6. Conjunto de pontas e cabos modulares MT-

50B/R, MTL-51, MTL-52, MTL-55

7. Termopares MTK-01, MTK-13, MTK-14, MTK-

15,MTK-16 (necessário adaptador)

8. Termopar MTK-02

9. Certificado de Calibração

Cabo de conexão: USB.

Acoplamento: Ótico.

Software: HANDY 4000-0

Idioma: Inglês

Compatibilidade: Windows 2000/XP/Vista/7/8

Mostrador Digital

Mostrador Analógico

Tabela de Registro (Dados x Tempo)

Gráfi co de Registro (Dados x Tempo)

Zoom do Gráfi co

Arquivos: *.db/*.xls/*.txt/*.csv/*.htm/*.rtf

Impressão: Gráfi co/Tabela

Especificações técnicas

Marca

Minipa

Alimentação

Bateria 9V, 6F22 ou equivalente.

Dimensões

184(A) x 89(L) x 62(P)mm

Peso

Aprox. 447g (Incluindo bateria)

Garantia

Válida por 12 (doze) meses a partir da data de

Proteção de sobrecarga

1000V DC/AC RMS.

Frequência de resposta

40~ 400Hz.

Tensão máxima de circuito aberto

0,7V.

Tensão de circuito aberto

3V.

Tensão de entrada

1 ~ 20V RMS.

N° de cilindros

4, 5, 6, e 8.
